Elektrické zapojení zásuvky tažného zařízení

Používají se dva základní typy elektrických zásuvek. A to sedmipinové a třináctipinové. Rozšířená je sedmipinová zásuvka, nicméně z praktického hlediska je vhodné na nová vozidla montovat zásuvku třináctipinovou. Jednak se 13-ti pinová zásuvka používá například u karavanů, dále u nosičů kol, povinně pak mají třináctipinovou zásuvku všechny bržděné vozíky nad 750kg vyrobené po roce 2009. Připojení vozíku se 7-mi pinovou zásuvkou se pak snadno provede pomocí přechodky.

Přechodky mezi typy zásuvek

Pro případ odlišné zásuvky a zástrčky mezi vozíkem a automobilem existují přechodky (s cenou okolo 300kč). Přechodky existují jak ve verzi z 13 na 7 pinů, tak i ze 7 na 13 pinů. Z praktického hlediska je výhodnější mít na vozidle 13-ti pinovou zásuvku a použít přechodku na 7-mi pinovou zásuvku na vozíku. Tato varianta zajišťuje kompatibilitu všech funkcí. V opačném případě tomu pak takto není a fungují jen základní funkce.

Typové a univerzální elektropřípojky

Elektropřípojky existují typové nebo univerzální, příčemž doporučujeme montovat typová zařízení (i když mohou být dražší), protože zaručují plnou funkčnost a naprogramování do systému vozidla. Poté budou v provozu funkce jako automatické odpojení parkovacích senzorů, mlhového světla, ale také například kontrola žárovek u přívěsu.

Kontakt Popis
1 Směrové světlo levé 1/L
2 Koncové světlo do mlhy 2/54 G
2a Zadní mlhové světlo
3 Kostra (pro kontakty 1-8) 3/31
4 Směrové světlo pravé 4/R
5 Pravé koncové obrysové světlo, osvětlení RZ 5/58R
6 Brzdová světla 6/54
7 Levé koncové obrysové světlo, osvětlení RZ 7/58L
8 Couvací světlo
9 Trvalé napájení +12V, 2,5mm
10 Dobíjecí napětí pro baterii přívěsu, 2,5mm
11 Kostra pro kontakt 9
12 Neobsazeno (použití pro rozpoznání vleku)
13 Kostra pro kontakt 10

Zapojení prvních 7(8) kontaktů je shodné pro 7-mi i 13-ti pinové zásuvky.

Zapojení zásuvek tažných zařízení

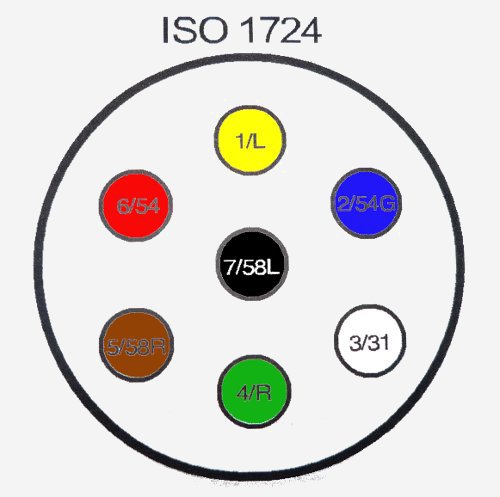

7-mi pinová elektrická zásuvka tažného zařízení
7-mi pinová el. zásuvka tažného zařízení

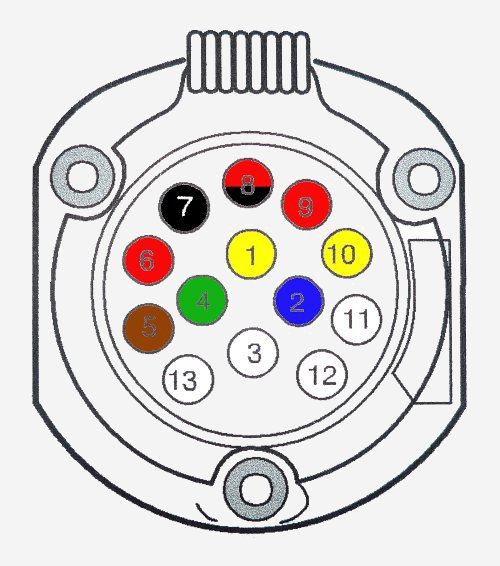

13-ti pinová elektrická zásuvka tažného zařízení
13-ti pinová el. zásuvka tažného zařízení
